Cảm Biến Quang Là Gì? Hướng Dẫn Chi Tiết Từ A-Z Cho Người Mới Bắt Đầu

Tổng quan về cảm biến quang: Cảm biến quang là thiết bị sử dụng ánh sáng để phát hiện sự hiện diện, khoảng cách, hoặc màu sắc của đối tượng. Chúng đóng vai trò quan trọng trong nhiều lĩnh vực tự động hóa công nghiệp, robot và hệ thống an ninh nhờ khả năng hoạt động không tiếp xúc, độ chính xác cao và tốc độ phản hồi nhanh.

Khám phá thế giới cảm biến quang

Trong kỷ nguyên công nghệ số, các thiết bị tự động hóa ngày càng đóng vai trò thiết yếu, và cảm biến quang là một trong những thành phần nền tảng không thể thiếu. Chúng giúp máy móc "nhìn" và "hiểu" thế giới xung quanh, từ đó đưa ra các quyết định hoặc hành động phù hợp. Bài viết này sẽ đi sâu vào bản chất, nguyên lý hoạt động, các loại cảm biến quang phổ biến và ứng dụng thực tế của chúng.

Cảm biến quang là gì và nguyên lý hoạt động cơ bản

Cảm biến quang là gì, thực chất là một thiết bị điện tử có khả năng phát hiện sự thay đổi của ánh sáng. Nguyên lý hoạt động cốt lõi dựa trên việc phát ra một chùm tia sáng (thường là hồng ngoại hoặc laser) và sau đó thu nhận tín hiệu phản xạ hoặc chắn ngang bởi vật thể cần phát hiện. Sự thay đổi trong tín hiệu thu được sẽ được bộ xử lý của cảm biến phân tích để xác định trạng thái của đối tượng.

Có ba phương thức hoạt động chính:

Phản xạ khuếch tán (Diffuse Reflection): Cảm biến phát ra tia sáng và thu nhận ánh sáng phản xạ trực tiếp từ bề mặt vật thể. Phương pháp này phù hợp với các vật thể có bề mặt phản xạ tốt.
Phản xạ gương (Retro Reflection): Cảm biến phát tia sáng đến một bộ phản xạ (gương), sau đó thu nhận tia sáng phản xạ ngược lại từ gương. Vật thể đi vào giữa cảm biến và gương sẽ làm gián đoạn đường đi của tia sáng. Loại cảm biến quang phản xạ gương Omron thường sử dụng phương pháp này.
Thu phát song song (Through-beam): Cảm biến bao gồm hai bộ phận tách rời: một bộ phát tia sáng và một bộ thu. Khi vật thể đi vào giữa hai bộ phận này và chắn ngang tia sáng, cảm biến sẽ phát hiện.

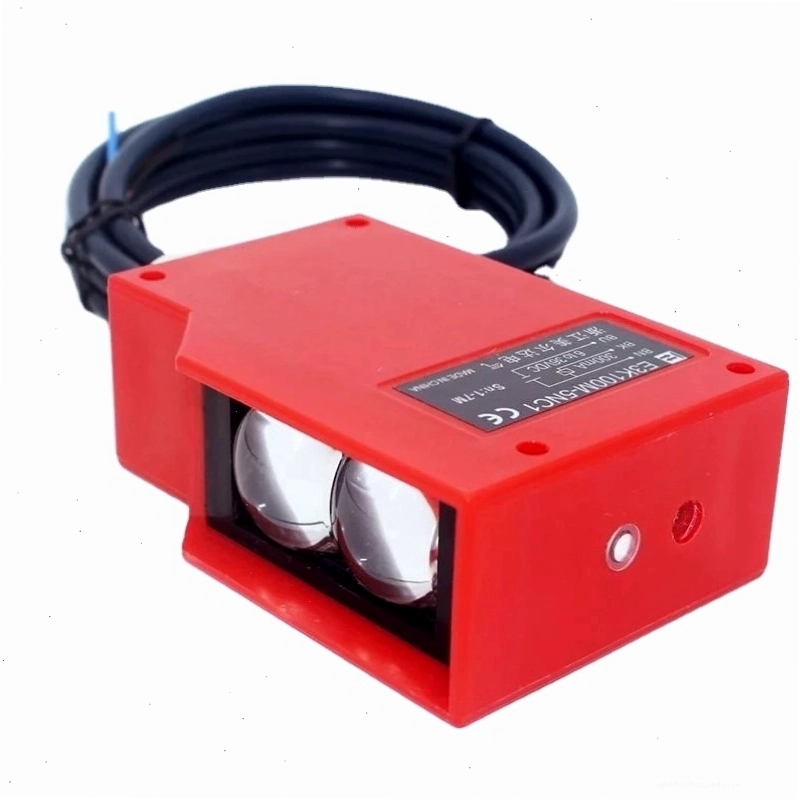

Cảm biến quang E3K100 với khả năng chống nước và nguồn điện 12-24V — Cảm biến quang E3K100, một ví dụ về thiết bị có khả năng hoạt động trong môi trường khắc nghiệt, với nguồn điện 12-24V và dây tín hiệu dài 2 mét.

Các loại cảm biến quang phổ biến và đặc điểm

Thị trường hiện nay cung cấp đa dạng các loại cảm biến quang, mỗi loại có những đặc tính và ứng dụng riêng biệt:

Cảm biến quang Omron

Cảm biến quang Omron là một trong những thương hiệu uy tín và phổ biến nhất. Omron cung cấp nhiều dòng sản phẩm với công nghệ tiên tiến, đáp ứng các yêu cầu khắt khe của công nghiệp tự động hóa. Các dòng sản phẩm nổi bật có thể kể đến như E3Z, E3JK, E3S, E3F. Ví dụ, cảm biến cảm biến quang Omron E3Z-T61 là loại thu phát song song với tầm hoạt động lên đến 20 mét, sử dụng nguồn 12-24V DC.

Phân biệt cảm biến quang và cảm biến tiệm cận

Nhiều người thường nhầm lẫn giữa cảm biến quang và cảm biến tiệm cận. Điểm khác biệt cốt lõi nằm ở phương thức phát hiện: cảm biến quang sử dụng ánh sáng, trong khi cảm biến tiệm cận phát hiện vật thể dựa trên sự thay đổi của từ trường (đối với kim loại) hoặc điện dung (đối với nhiều loại vật liệu) khi vật thể đến gần mà không cần tiếp xúc.

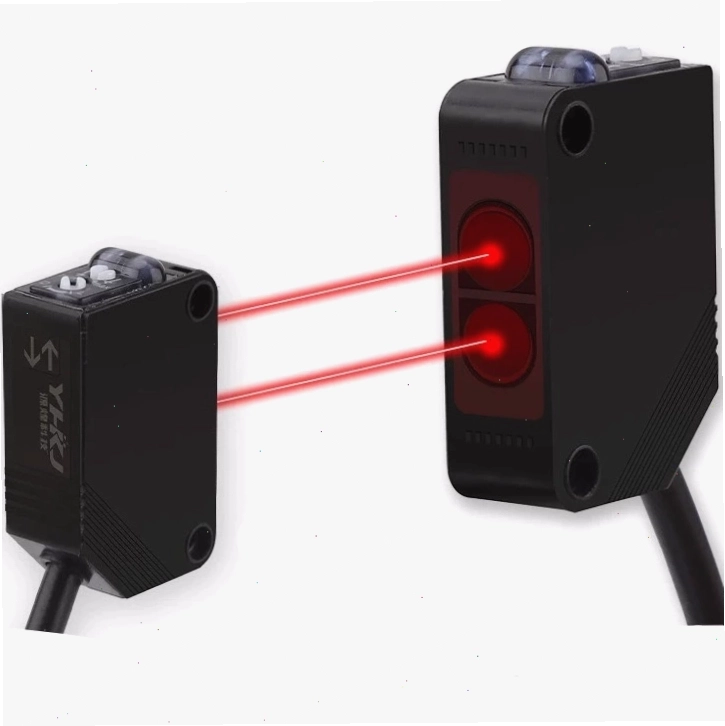

Cảm biến quang E3Z-T61 Omron loại NPN với khoảng cách phát hiện 20-400cm — Cảm biến quang E3Z-T61 của Omron, hoạt động theo nguyên lý thu phát, có thể phát hiện vật thể ở khoảng cách từ 20 đến 400cm.

Ứng dụng của cảm biến quang trở

Cảm biến quang trở là gì? Đây là một loại linh kiện bán dẫn có khả năng thay đổi điện trở của nó tùy thuộc vào cường độ ánh sáng chiếu vào. Chúng thường được sử dụng trong các mạch điện tử đơn giản để tự động điều chỉnh độ sáng đèn, đo cường độ ánh sáng môi trường, hoặc làm bộ phận phát hiện ánh sáng trong các hệ thống báo động.

Cảm biến quang phản xạ gương Omron

Dòng cảm biến quang phản xạ gương Omron (ví dụ E3Z-R81) rất hữu ích trong các ứng dụng cần phát hiện vật thể một cách tin cậy mà không cần bộ thu đặt đối diện. Với sự hỗ trợ của gương phản xạ, chúng có thể đạt được khoảng cách phát hiện đáng kể, phù hợp với các dây chuyền sản xuất có không gian hạn chế.

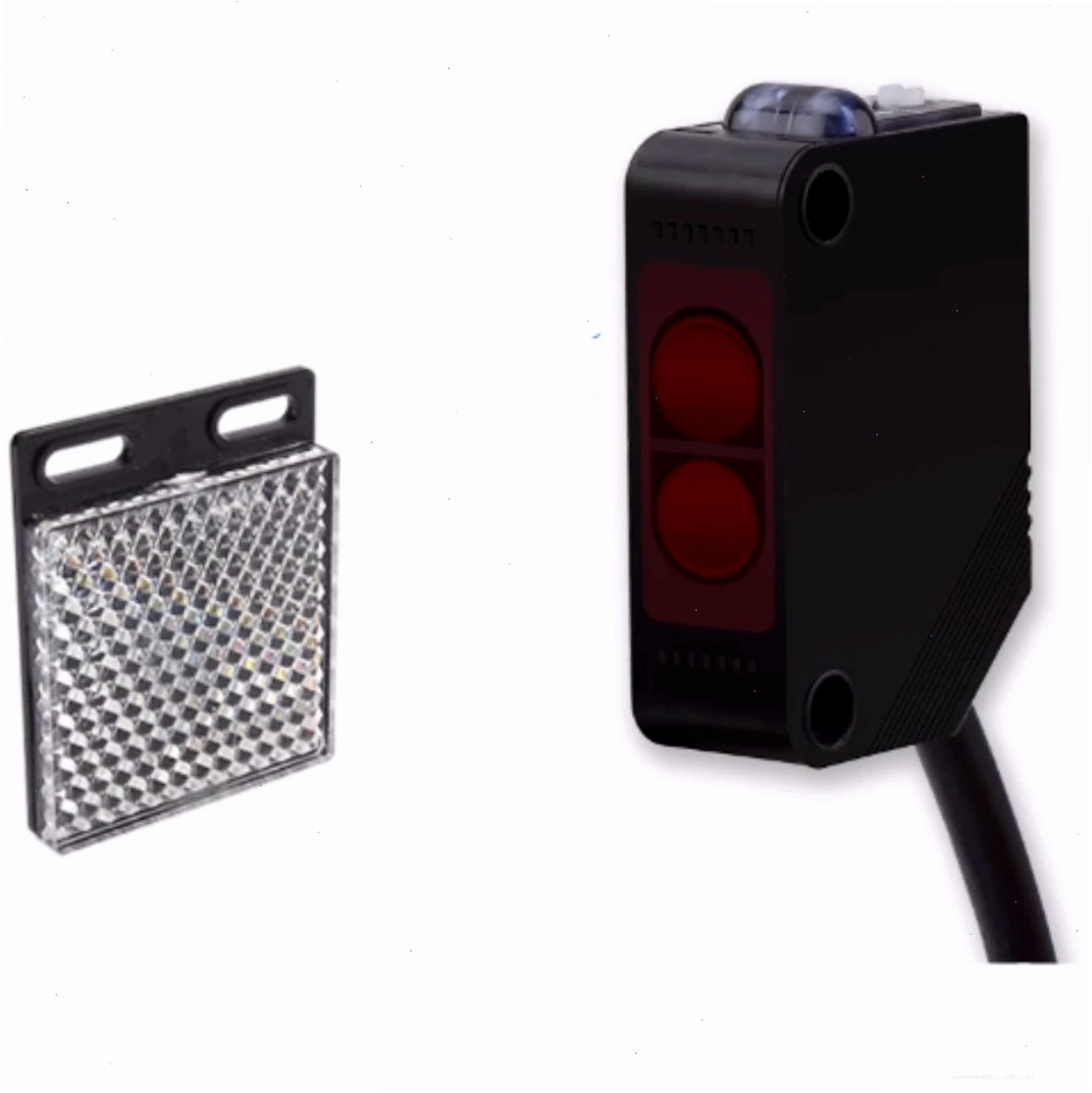

Cảm biến quang E3Z-R61 Omron đi kèm gương phản xạ, hoạt động với nguồn NPN — Cảm biến quang E3Z-R61 của Omron, hoạt động theo nguyên lý phản xạ gương, đi kèm bộ gương và sử dụng nguồn NPN, có phạm vi phát hiện hiệu quả.

Các loại cảm biến quang điện và phân loại

Nói về cảm biến quang điện là gì, chúng ta đang đề cập đến một họ cảm biến rộng lớn hoạt động dựa trên nguyên lý quang điện. Chúng có thể được phân loại dựa trên phương thức phát hiện (như đã nêu ở trên) hoặc dựa trên loại đầu ra tín hiệu:

Cảm biến PNP: Thường xuất ra điện áp dương khi phát hiện vật thể.
Cảm biến NPN: Thường xuất ra điện áp âm (ground) khi phát hiện vật thể.

Việc lựa chọn giữa PNP và NPN phụ thuộc vào yêu cầu của hệ thống điều khiển PLC hoặc vi điều khiển mà cảm biến kết nối.

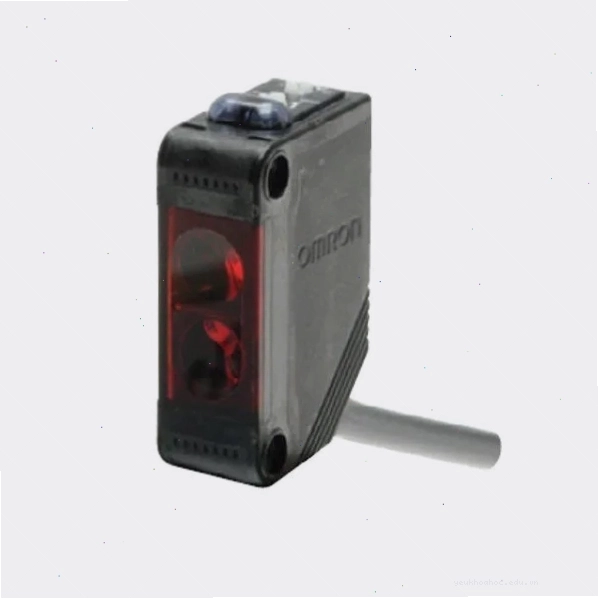

Cảm biến quang Omron E3Z-D81 loại PNP — Cảm biến quang E3Z-D81 của Omron, một loại PNP, có khả năng phát hiện vật thể trong phạm vi từ 5 đến 100mm, phù hợp cho các ứng dụng cần độ chính xác cao ở khoảng cách gần.

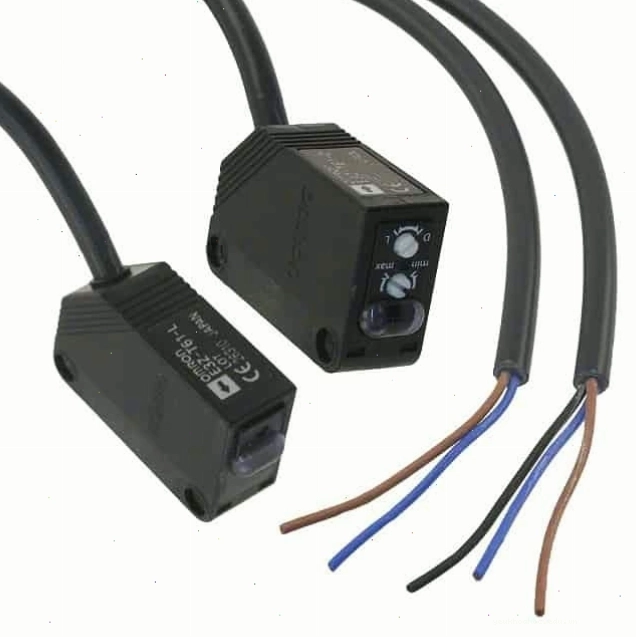

Cảm biến quang Omron E3Z-T61 loại NPN — Cảm biến quang E3Z-T61 của Omron, thuộc loại NPN, với khả năng phát hiện vật thể ở khoảng cách lên đến 15 mét, lý tưởng cho các ứng dụng giám sát ở tầm xa.

Ứng dụng thực tế của cảm biến quang trong công nghiệp

Cảm biến quang hiện diện trong hầu hết các quy trình sản xuất tự động hóa hiện đại:

Kiểm tra sản phẩm và dây chuyền

Chúng được dùng để đếm số lượng sản phẩm trên băng chuyền, kiểm tra xem sản phẩm đã được đặt đúng vị trí hay chưa, phát hiện lỗi trên bề mặt sản phẩm, hoặc xác định chiều cao, kích thước của vật thể.

Hệ thống phân loại

Cảm biến quang có thể phân biệt các loại sản phẩm khác nhau dựa trên màu sắc, hình dạng hoặc kích thước, sau đó điều khiển hệ thống để phân loại chúng vào các khu vực khác nhau. Ví dụ, cảm biến quang E3JK-R4M1 có khả năng phát hiện vật thể trong phạm vi 4 mét, phù hợp cho các ứng dụng giám sát dây chuyền.

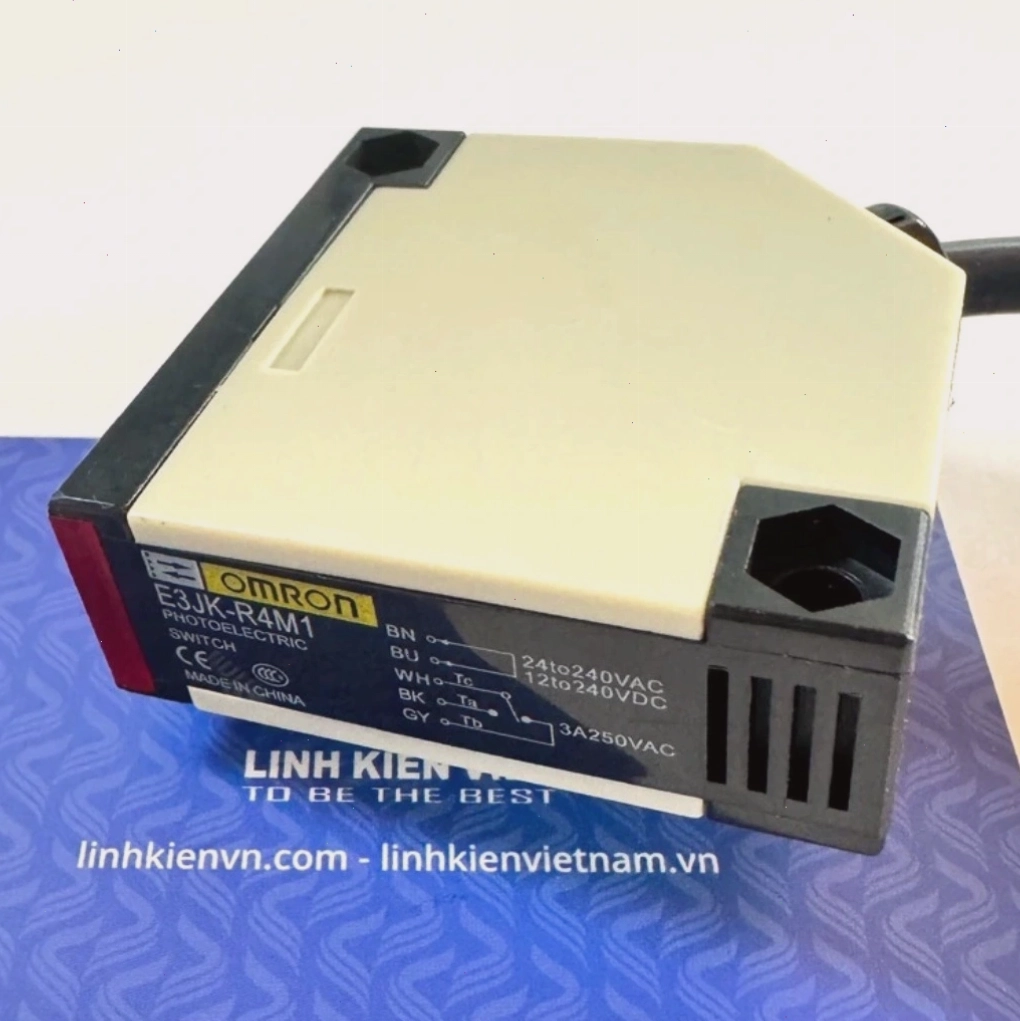

Cảm biến quang E3JK-R4M1 với khả năng phát hiện khoảng cách 4 mét — Cảm biến quang E3JK-R4M1, với khả năng phát hiện lên đến 4 mét, là một lựa chọn phổ biến cho việc giám sát và kiểm soát trên các dây chuyền sản xuất.

Robot và hệ thống tự động

Trong lĩnh vực robot, cảm biến quang giúp robot nhận biết môi trường xung quanh, xác định vị trí của vật thể cần gắp hoặc di chuyển, và tránh va chạm với các chướng ngại vật.

Hệ thống an ninh và giám sát

Cảm biến quang được ứng dụng trong các hệ thống báo động, phát hiện xâm nhập, hoặc giám sát lối ra vào. Khả năng hoạt động không tiếp xúc và độ nhạy cao làm cho chúng trở thành một công cụ hiệu quả trong lĩnh vực an ninh.

Lựa chọn cảm biến quang phù hợp

Việc chọn đúng loại cảm biến quang đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố sau:

Yếu tố cần xem xét	Giải thích chi tiết
Khoảng cách phát hiện	Xác định khoảng cách tối đa và tối thiểu mà cảm biến cần hoạt động.
Loại đối tượng cần phát hiện	Vật liệu (kim loại, phi kim loại, trong suốt, mờ đục), màu sắc, kích thước, hình dạng.
Môi trường hoạt động	Nhiệt độ, độ ẩm, bụi bẩn, rung động, ánh sáng môi trường xung quanh. Một số loại như cảm biến quang E3K100 có khả năng chống nước tốt.
Loại đầu ra tín hiệu	PNP, NPN, hoặc các loại tín hiệu analog khác, tùy thuộc vào thiết bị điều khiển.
Yêu cầu về độ chính xác và tốc độ	Các ứng dụng đòi hỏi độ chính xác cao hoặc tốc độ phản hồi nhanh cần lựa chọn cảm biến chuyên dụng.

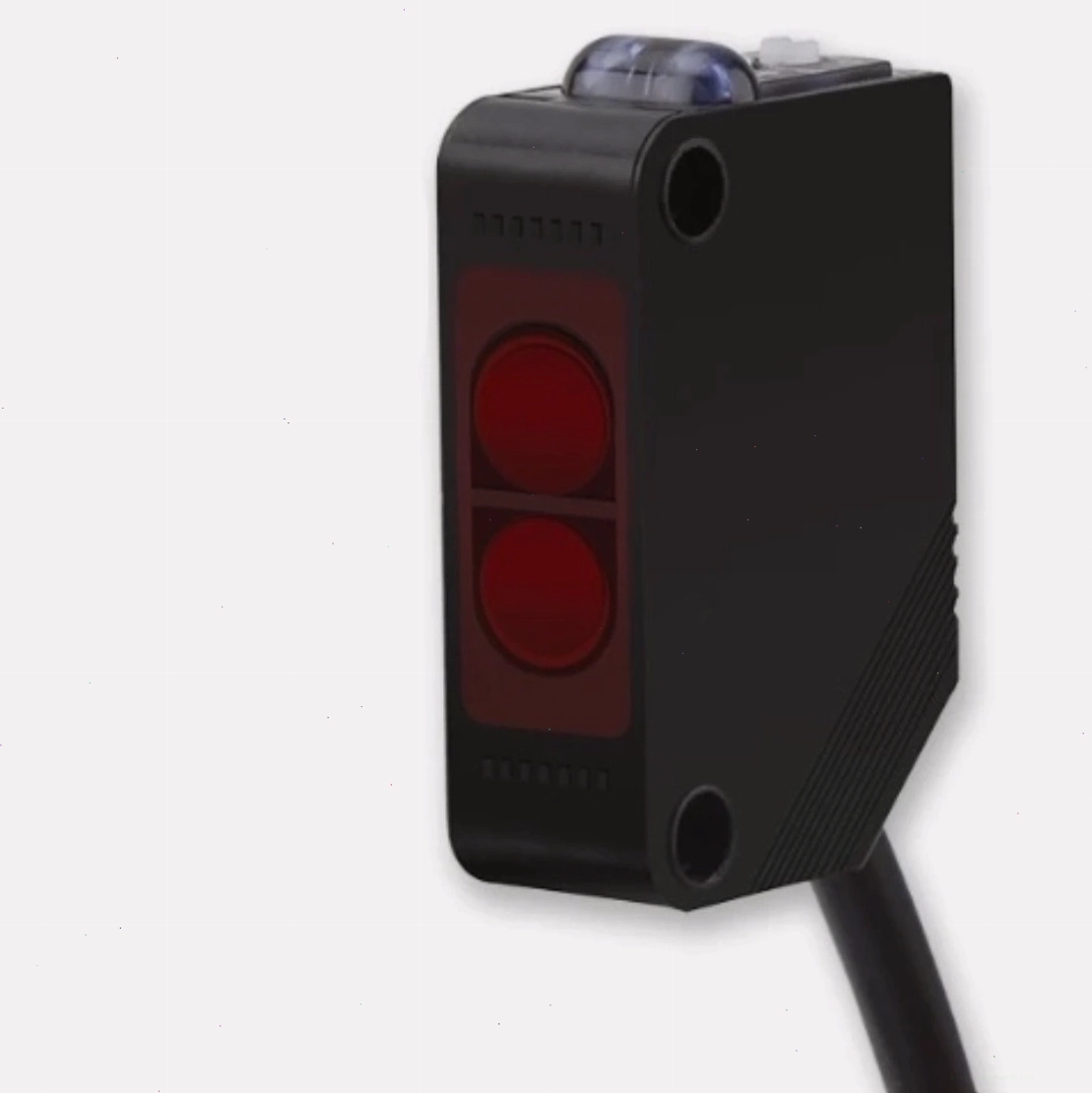

Cảm biến quang E3Z-D62 Omron loại NPN — Cảm biến quang E3Z-D62 của Omron, với khả năng phát hiện vật thể ở khoảng cách từ 5 đến 50cm, là lựa chọn tối ưu cho các ứng dụng yêu cầu phát hiện ở cự ly gần.

Cảm biến quang E3Z-T81 Omron loại PNP — Cảm biến quang E3Z-T81 của Omron, loại PNP, có thể phát hiện đối tượng trong phạm vi từ 20 đến 400cm, rất linh hoạt cho nhiều ứng dụng công nghiệp.

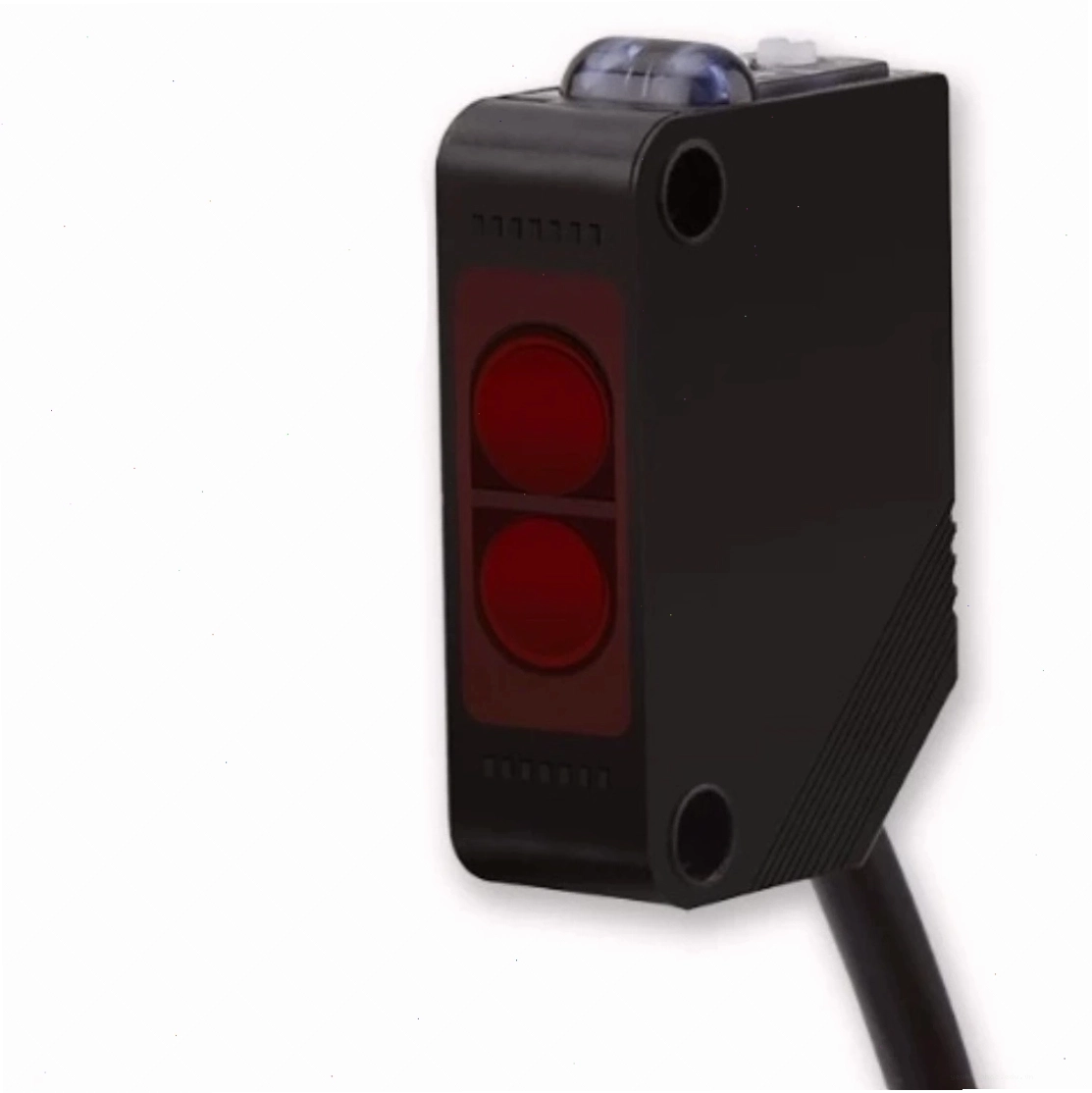

Cảm biến quang E3Z-D61 Omron loại NPN — Cảm biến quang E3Z-D61 của Omron, là loại NPN, phát hiện vật thể trong phạm vi 3-20cm, phù hợp cho các ứng dụng yêu cầu độ chính xác cao ở khoảng cách rất gần.

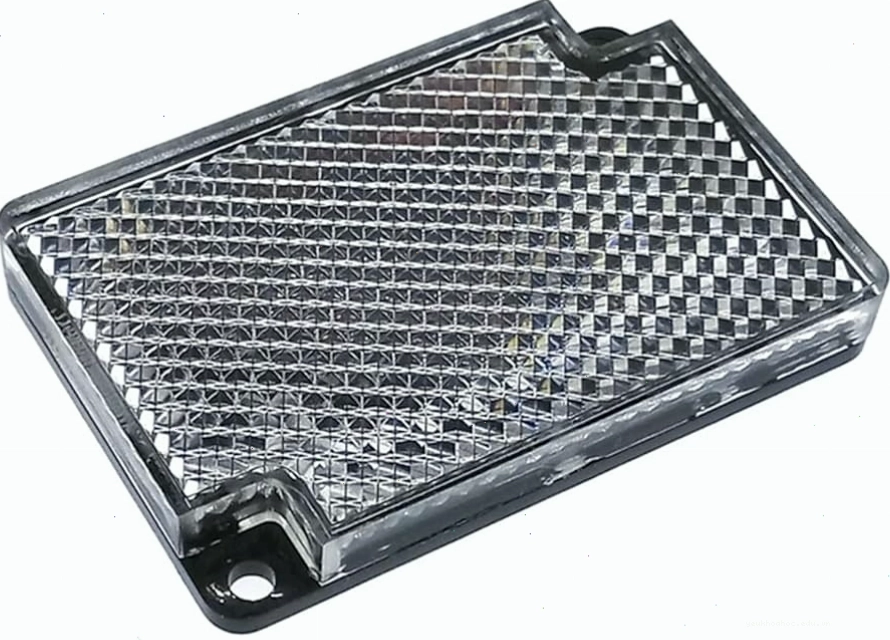

Gương phản xạ TD-09 cho cảm biến quang Omron — Gương phản xạ TD-09 là phụ kiện quan trọng, tương thích với nhiều dòng cảm biến quang Omron như E3Z, E3JK, E3F, đảm bảo tín hiệu phản xạ chính xác.

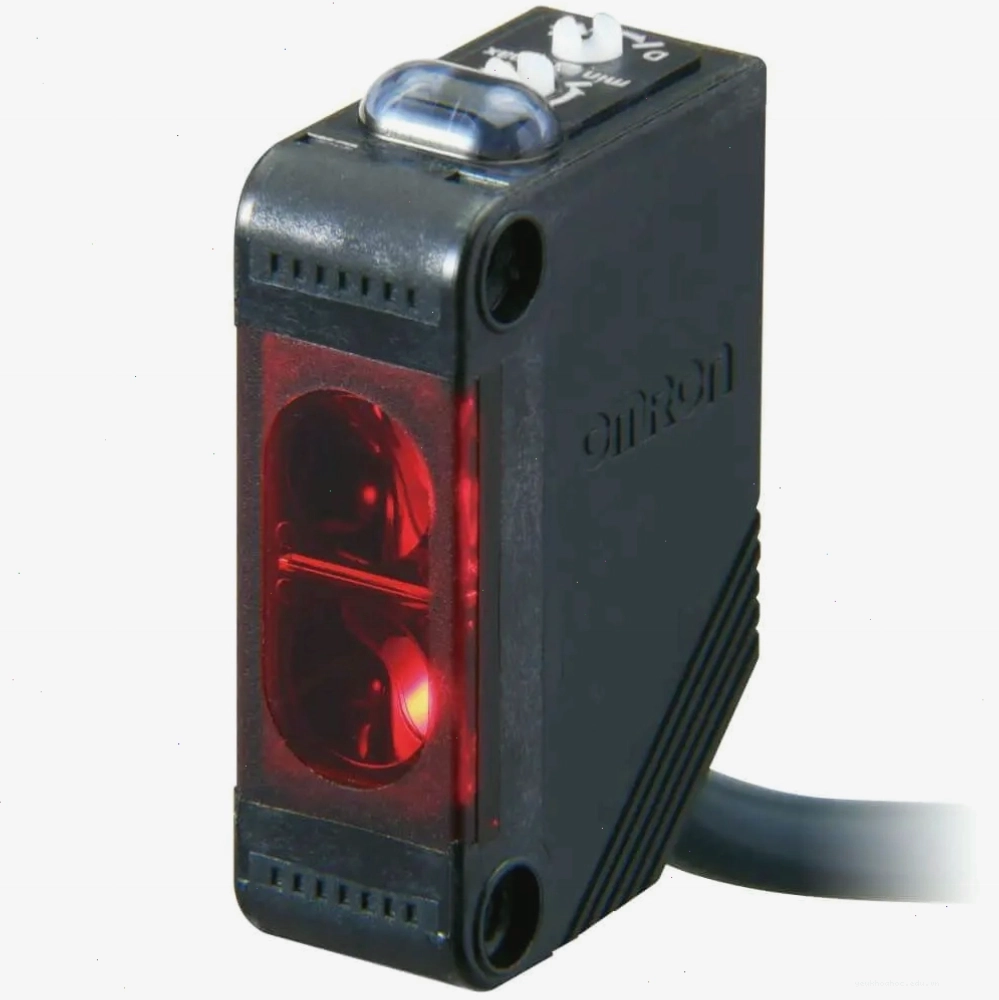

Cảm biến quang Omron E3Z-R81 — Cảm biến quang E3Z-R81 của Omron, loại PNP, kèm gương phản xạ, có phạm vi phát hiện 4 mét, đảm bảo hiệu quả cho các ứng dụng phức tạp.

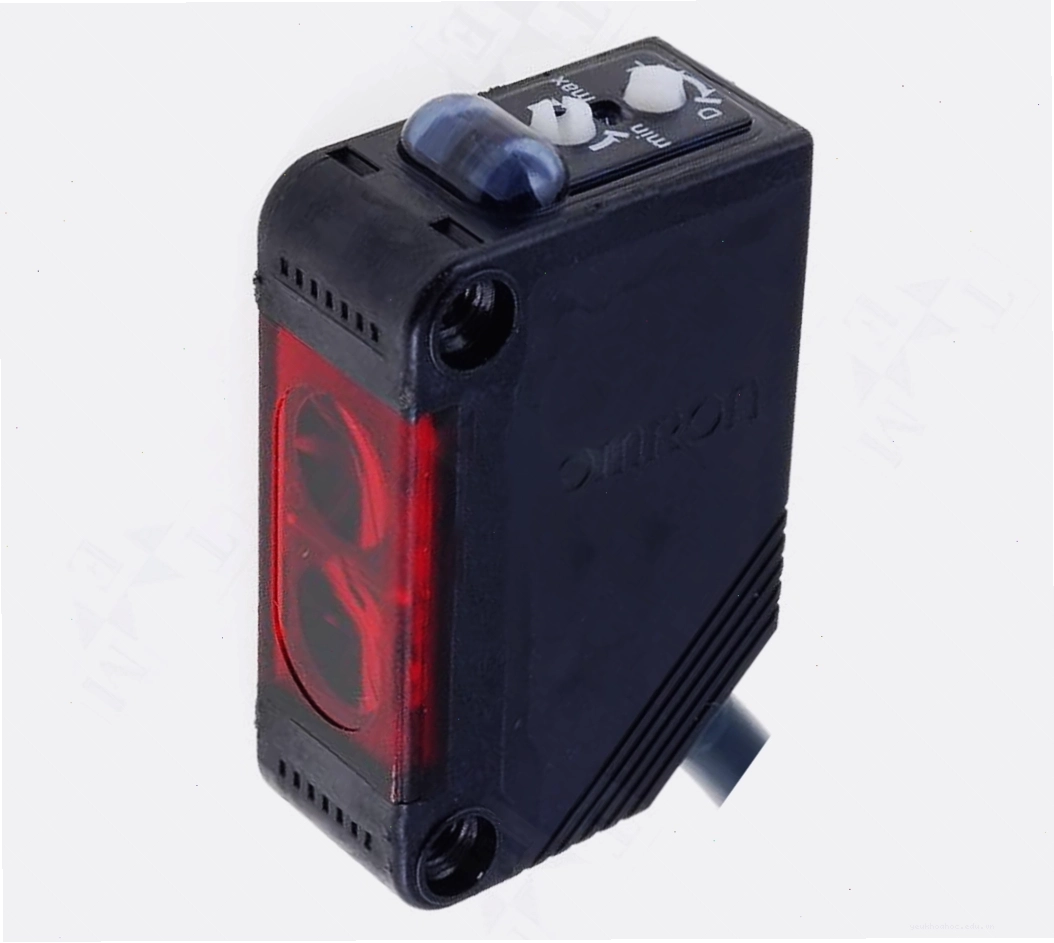

Cảm biến quang Omron E3Z-R61 — Cảm biến quang E3Z-R61 của Omron, loại NPN, đi kèm gương phản xạ, có khả năng phát hiện vật thể ở khoảng cách 4 mét.

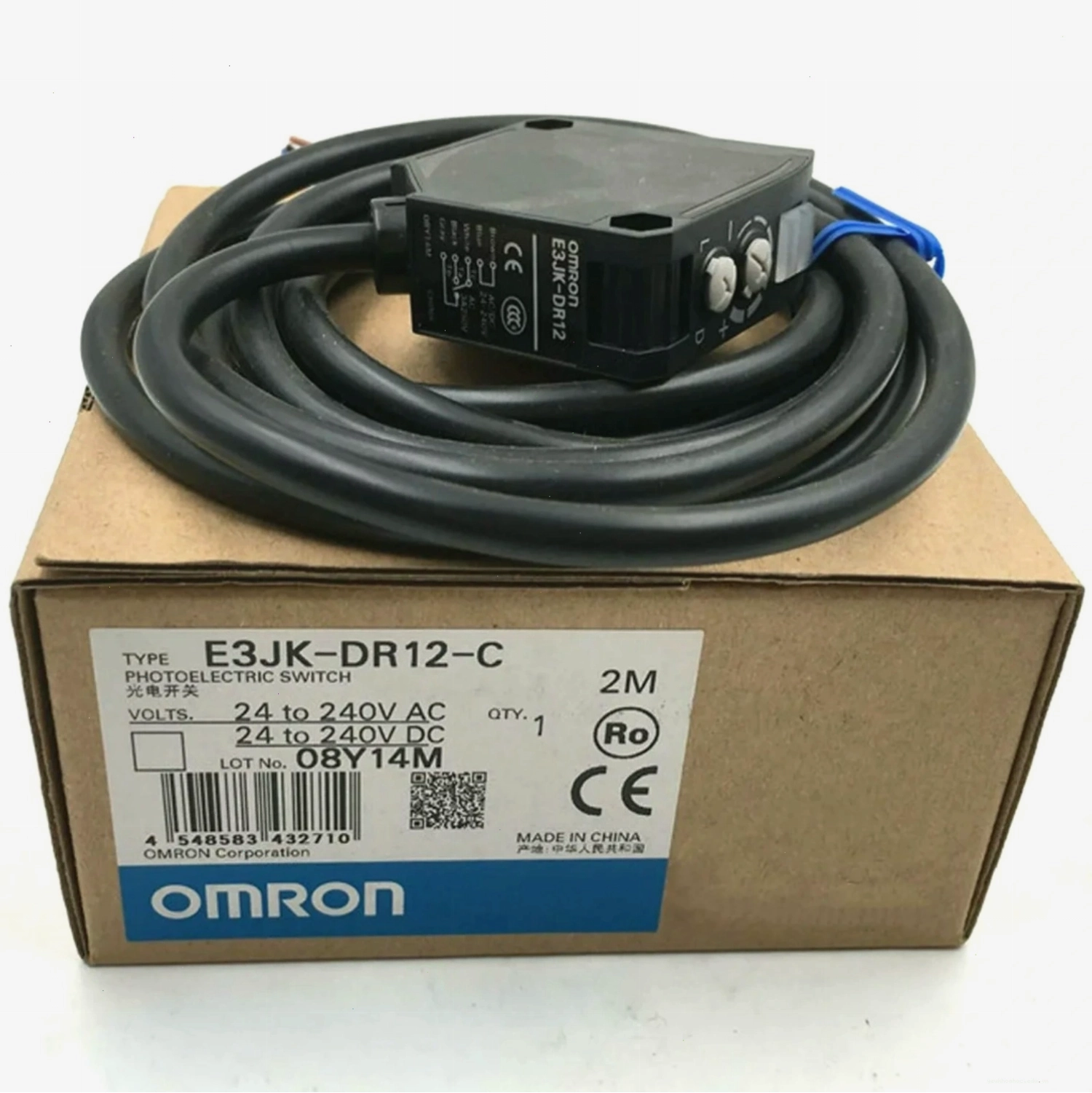

Cảm biến quang Omron E3JK-DR12-C — Cảm biến quang E3JK-DR12-C của Omron, hoạt động với nguồn 24-240V, có khoảng cách phát hiện 0-30cm, phù hợp cho các ứng dụng yêu cầu độ chính xác cao ở cự ly gần.

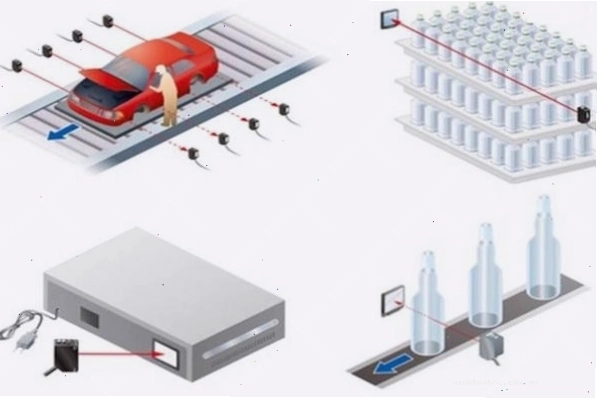

Ứng dụng của cảm biến quang trong dây chuyền sản xuất tự động — Cảm biến quang đóng vai trò quan trọng trong việc tự động hóa dây chuyền sản xuất, giúp tăng năng suất và giảm thiểu sai sót.

Lời khuyên về việc sử dụng cảm biến quang

Để đảm bảo hiệu quả hoạt động tối ưu, hãy luôn đọc kỹ tài liệu hướng dẫn của nhà sản xuất trước khi lắp đặt và vận hành. Vệ sinh định kỳ các bộ phận phát và thu của cảm biến, đặc biệt trong môi trường nhiều bụi bẩn, sẽ giúp kéo dài tuổi thọ và duy trì độ chính xác. Nếu bạn đang tìm kiếm giải pháp tự động hóa, đừng ngần ngại liên hệ với các chuyên gia để được tư vấn chi tiết về loại cảm biến quang phù hợp nhất với nhu cầu của mình.
